range 端口转发模块
aria_
1.1 需求
在很多时候，比如流量劫持、ftp被动模式代理等功能需要能够支持流量端口转发。比如需要将10000到11000端口范围的所有流量都统一转到12000端口上，然后在12000端口上接收所有的报文进行后续处理。
1.2 依赖
该功能的实现依赖于iptables，如果通过rpm包安装，则自动为privilege进程为root启动
如果是普通用户启动，需要对opennjet设置setuid权限
setcap cap_setuid=eip /home/njet/sbin/njet
1.3 指令设计
Syntax range type={tcp|udp} src_ports={port1:port2} dst_port={dst_port}；如果默认iptables path为/usr/sbin/iptables， 如果系统iptables路径不是这个，需要指定使用如下指令range iptables_path={iptables_path};
Default -
Context Core, 支持配置多条
参数说明：
参数 类型 必填 默认值 说明
type string 否 tcp [tcp|udp], 指明是tcp还是udp数据，默认tcp
src_ports string 是 - 支持单端口或者端口范围,格式如下：端口范围（冒号分隔）： 11000:12000一个端口: 11000
dst_port int 是 - 目标端口
iptables_path string 否 /usr/sbin/iptables 这个根据系统而定，调用system执行的时候可能会出现找不到iptables错误，这个时候需要看看对应系统的iptables path，然后设置一下这个参数如果配置多条range指令，则以最后一个明确指定的iptables_path为准
配置示例（tcp为例）：
将发往本机端口为11000到12000范围的数据，转发到13000端口：
range type=tcp src_ports=11000:12000 dst_port=13000
将发往本机端口为11000，转发到13000端口：
range type=tcp src_ports=11000 dst_port=13000
设置iptables path为/usr/sbin/iptables
range iptables_path=/usr/sbin/iptables;
1.4 实现方案
本功能的实现借助于iptables规则，通过range指令解析参数，然后生成对应的iptables规则下发。
range指令支持配置多条规则
模块init的时候会根据规则生成iptables规则
模块exit的时候会将规则进行删除
所有的规则都会放到自定义iptables链 OPENNJET上
1.5 测试
1.5.1 配置示例
njet.conf 配置里配置两条range指令
load_module modules/njt_range_module.so; #加载range模块
...
user nobody;
events {
worker_connections 1024;
}
error_log logs/error_privilege.log info;
#配置两条range指令
range type=tcp src_ports=11000:12000 dst_port=13000;
range type=tcp src_ports=10000 dst_port=14000;
#默认路径为/usr/sbin/iptables， 如果系统路径不一致需要调用该指令设置下路径
range iptables_path=/usr/sbin/iptables;
http {
access_log logs/access_privilege.log combined;
include mime.types;
server {
...
}
}
cluster_name helper;
node_name node1;
1.5.2 测试结果

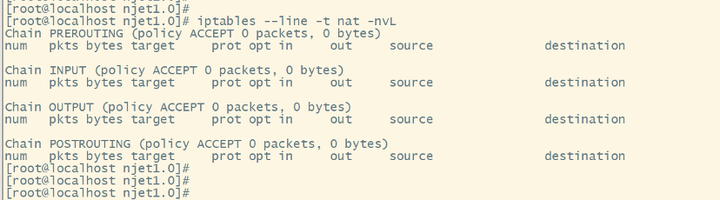

启动OpenNJet前

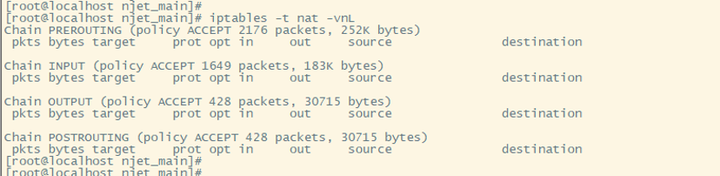

查询系统iptables 规则：

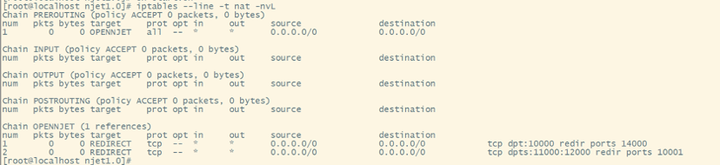

启动OpenNJet后

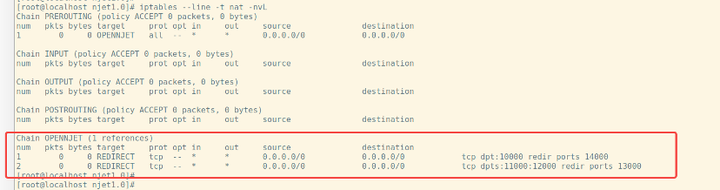

重新查询iptables规则，发现两条规则生效
reload重启后

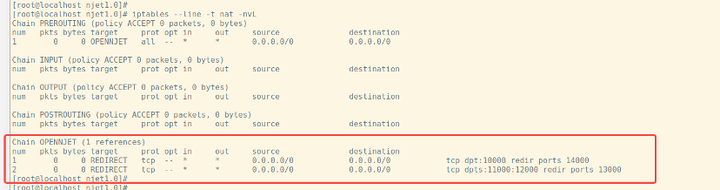

重新查询，发现两条规则还在
停止OpenNJet后
重新查询，两条规则删除
2. 命令式 API 动态配置端口转发规则
2.1 需求：
能够通过api接口查询全量的range 配置规则
能够通过api增加或者删除一条range配置规则
根据type、src_ports、dst_port三个字段来确定一条规则
2.2 配置
ctrl控制面配置：
...
load_module modules/njt_http_range_api_module.so; #load range api module
...
server {
listen 8081;
location /range {
dyn_range_api; #配置range api开关
}
}
...
2.3 动态API
查询：
GET http://192.168.40.136:8081/range
{ "ranges": [
{ "type": "tcp",
"src_ports": "11000:12000",
"dst_port": 10001
},
{
"type": "tcp",
"src_ports": "10000",
"dst_port": 14000
}
]
}
PUT http://192.168.40.136:8081/range #添加一条规则
{
"action": "add",
"type": "tcp",
"src_ports": "11000:13000",
"dst_port": 10001 }
#删除一条规则
{
"action": "del",
"type": "tcp",
"src_ports": "11000:13000",
"dst_port": 10001 }
参数 类型 必填 默认值 说明
action string 是 - [add|del]
type string 是 - [tcp|udp], 指明是tcp还是udp数据
src_ports string 是 - 支持单端口或者端口范围,格式如下：端口范围（冒号分隔）： 11000:12000一个端口: 11000
dst_port int 是 - 目标端口
return：
{ “code”: 0, #0 表示成功， 非0 表示失败 “msg”: “success” }
错误码
code msg 描述
0 success 成功
2 - 内存分配失败相关的一些错误信息
4 rule is not found 删除一个不存在的规则
4 rule has exist 添加一个已经存在的规则
4 其他错误
2.4 swagger访问
可以通过doc模块提供的swagger界面操作
http://192.168.40.136:8081/doc/swagger/
2.5 测试
通过swagger页面进行api测试

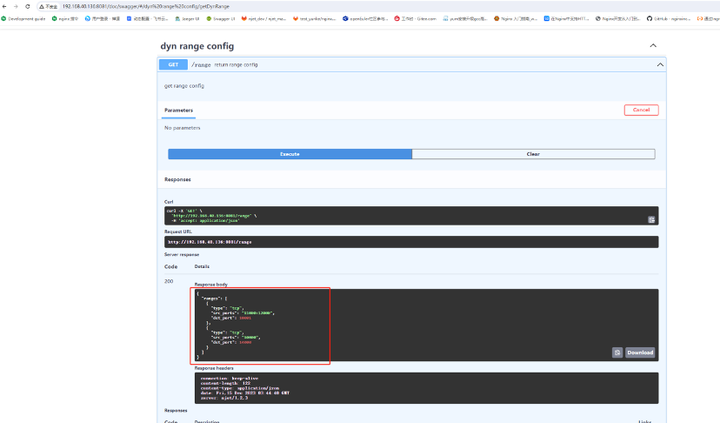

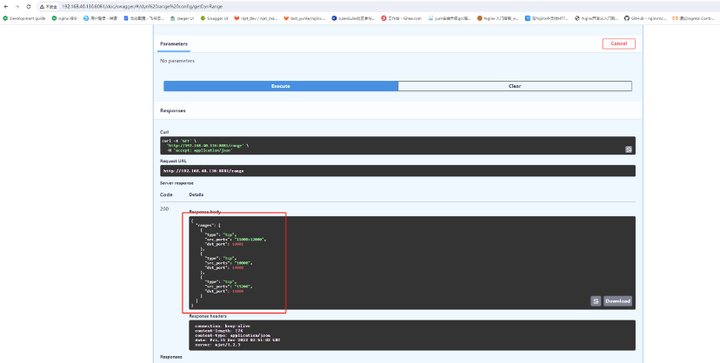

初始状态get 查询配置
查询iptables

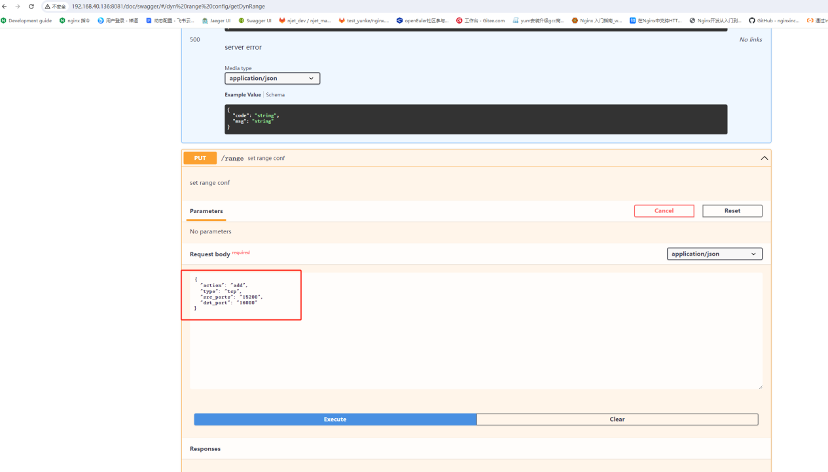

通过swagger页面添加一个规则

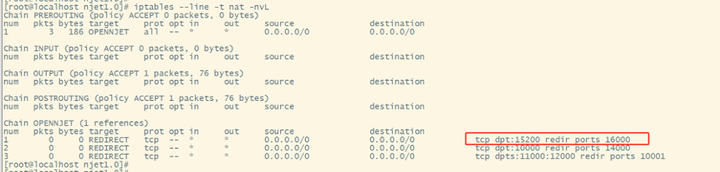

再次 查询配置和iptables

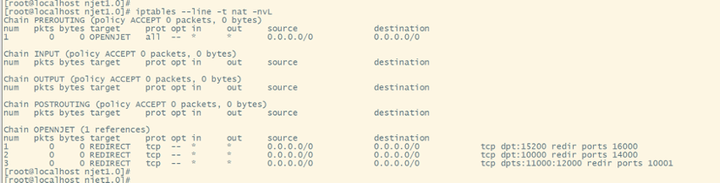

reload后再次查询，动态添加的配置和iptables都存在刚才动态添加的配置

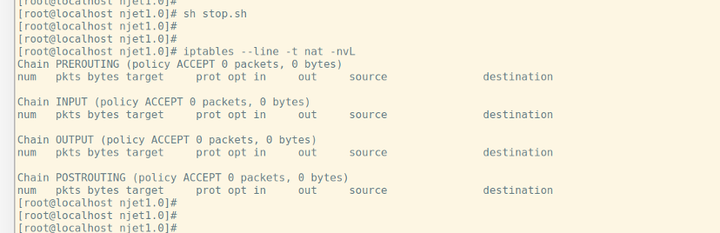

Stop OpenNJet后，iptables规则消失
